316 væskekjølerør i DI-vann vs springvann: 5-års korrosjonsgjengivelse
316 væskekjølerør vs. tradisjonelle rør i rustfritt stål
Du planlegger enflytende kjølesystemfor servere med høy-tetthet, et energilagringsanlegg eller en CDU-utrulling. Valget av rør er en spesifikasjon begravd dypt i ingeniørdokumentene, men det er enkeltkomponenten som avgjør om systemet ditt kjører i et tiår eller svikter innen et år. Forskjellen mellom et standard rør i rustfritt stål og et spesialbygd 316 Liquid Cooling Pipe er ikke en liten oppgradering-det er forskjellen mellom planlagt vedlikehold og nødstans.
Hvorfor standard rør av rustfritt stål svikter i kjølesystemer
Den vanligste feilen i væskekjølesystemer er ikke pumpen, kjøleplaten eller kjølevæsken. Det er slangen som forbinder dem. Standardrør er produsert for generell industriell bruk-væsketransport, strukturell støtte, kjemisk håndtering. De er ikke konstruert for de spesifikke kravene til kjølesystemer med lukket-sløyfe.
De tre dominerende feilmodusene i kjølesløyfer er:
- Sveisemikro-porøsitet som fører til langsomme, uoppdagelige lekkasjer.
- Partikkelforurensning fra grove indre overflater, som tetter til mikro-kanaler i kalde plater.
- Batch-til-batch dimensjonsdrift, noe som gjør feltinstallasjon og vedlikehold vanskelig.
En tysk datasenteroperatør oppdaget dette på den harde måten. Kjølesystemet deres brukte standardrør med manuell sveising. I de første 6 månedene opererte systemet innenfor spesifikasjonene. Ved 9. måned økte mikrobiell vekst og partikkelakkumulering i kjølevæsken trykkfallet med 18 %, noe som tvang pumpene til å kjøre med 15 % over nominell kapasitet. Innen måned 14 forurenset en mikro-lekkasje ved en sveiseskjøt serverrackene, og kostet selskapet $340 000 i maskinvareutskifting og tapt oppetid.
Grunnårsaken var ikke sveisekvaliteten. Det var den indre overflatefinishen. Standardrør har vanligvis en ruhet på Ra 1,6–3,2 μm, som fanger partikler og skaper steder for biofilmvekst. Spesifikasjonsarket dekket ikke innvendig renslighet, fordi røret aldri ble designet for den oppgaven.
Hvordan316 væskekjølerørForskjellig på produksjonsnivå
Forskjellen starter på fabrikkgulvet. De fleste rørmøller er satt opp for kontinuerlig produksjon av standardkvaliteter. De optimerer for gjennomstrømning, ikke for overflatekontroll eller sveisekonsistens. Et 316 Liquid Cooling Pipe krever et annet sett med prioriteringer, og produsenter som China Super Tech har bygget dedikerte produksjonslinjer for dette formålet i stedet for å kjøre kjølerør som et sideprodukt.
De viktigste produksjonsforskjellene er:
- Orbitalsveising med automatisert parameterkontroll- Eliminerer den menneskelige variabiliteten som forårsaker uoverensstemmelser i sveiseinntrengning.
- Elektrolytisk polering og passivering- Reduserer indre overflateruhet til Ra mindre enn eller lik 0,4 μm, og skaper en jevn strømningsbane som motstår partikkelvedheft.
- Full-batchsporbarhet- Hver batch er merket fra råvarespiral til sluttinspeksjon, noe som sikrer sammensetningsstabilitet på tvers av produksjonskjøringer.
- 100 % lekkasjeinspeksjon før forsendelse- Hvert rør er trykktestet-, ikke bare en prøveprosent.
Tabellen nedenfor sammenligner produksjonsfokuset for standard- versus væskekjølingsspesifikk produksjon:
| Dimensjon | 316 væskekjølerør | Standard rør i rustfritt stål | Differensiell verdi |
| Innvendig overflateruhet | Ra Mindre enn eller lik 0,4 μm (elektrolytisk polert) | Ra 1,6–3,2 μm (møllefinish) | 75 % lavere risiko for partikkelakkumulering |
| Sveisemetode | Orbitalsveising, automatisert kontroll | Manuell eller halv-automatisk TIG | Konsekvent sveiseinntrengning, lavere lekkasjerisiko |
| Lekkasjetesting | 100 % trykk-testet per batch | Prøvetesting (10–20 % per batch) | Null uoppdagede mikro-lekkasjer i levert produkt |
| Dimensjonstoleranse | ±0,05 mm på ytre diameter | ±0,15 mm typisk | Feltinstallasjon uten etterarbeid |
| Materialkvalitetskontroll | 316L med verifisert Mo-innhold, lavkarbon i henhold til ASTM A312 | 304 eller generisk 316 | API-verifisert korrosjonsbestandighet i kloridmiljøer |
| Sporbarhet | Full batchsporbarhet, MTR inkludert | Begrenset sporbarhet, ofte ingen MTR | ISO 9001:2015-samsvar for revisjonsspor |
| 5 års feilprosent | <0.1% (weld-related failures) | 1,2–1,8 % (industridata indikerer) | Opptil 90 % reduksjon i risiko for feil i kjølesløyfen |
Lekkasjeproblemet: Hvorfor 100 % testing betyr noe
En liten lekkasje innet væskekjølesystemer ikke en mindre ulempe. Det er en katastrofal fiasko. Når en sveiseskjøt utvikler en mikro-sprekk i et standardrør, lekker kjølevæsken sakte inn i elektronikkkabinettet. Kjøleeffektiviteten synker, serverne overopphetes, og hele racket går offline. Deteksjon tar ofte dager fordi lekkasjen er for liten til å finne visuelt.
Bransjegjennomsnittet for sveisesvikt i manuelt sveisede standardrør er omtrent 1,5 %, ifølge industriens testdata. Dette er tallet ingen forteller deg under prøvefasen. Prøven er laget av den beste sveiseren på fabrikken. Produksjonskjøringen gjøres av den som er tilgjengelig det skiftet.
Orbitalsveising adresserer dette direkte. Prosessen kontrollerer brennerens posisjon, kjørehastighet og trådmating med automatisert presisjon, og oppnår konsistent sveiseinntrengning og vulstgeometri over hundrevis av skjøter. Kombinert med 100 % lekkasjetesting-settes hvert rør til det nominelle trykket, og ethvert fall i løpet av 30-sekunders holdes flagges - feilraten faller til nær null.
Innvendig overflaterenslighet: The Hidden Performance Killer
Kjølevæsken er livsnerven i kjølesystemet ditt. Den fører varme fra de kalde platene til varmeveksleren. Hvis kjølevæsken er forurenset med partikler, blir mikro-kanalene i den kalde platen tilstoppet, varmeoverføringseffektiviteten synker, og pumpen må jobbe hardere for å opprettholde flyten.
The internal surface roughness directly controls this risk. A rough surface (Ra >1,6 μm) skaper et turbulent grenselag som fanger partikler og fremmer biofilmvekst. En polert overflate (Ra mindre enn eller lik 0,4 μm) skaper en laminær strømning som i seg selv er mer motstandsdyktig mot partikkelvedheft.
Virksomheten er målbar. I en test utført ved et energilagringsanlegg, så et system som bruker standardrør (Ra 2,5 μm) kjølevæsketrykkfallet med 22 % over 18 måneder på grunn av partikkelakkumulering. Et parallelt system med elektrolytisk polerte rør (Ra 0,4 μm) viste ingen målbar trykkfallsøkning i samme periode.
Materialvalg: 304 vs. 316L for forskjellige kjølevæskekjemier
Ikke alle væskekjølesystemer krever 316L rustfritt stål. Valget avhenger av kjølevæskekjemien og driftsmiljøet. Å bruke feil karakter er en vanlig og kostbar feil.
Når 304 rustfritt stål er det riktige valget
304 rustfritt stål er et kostnadseffektivt-alternativ for systemer som bruker rent vann eller avionisert vann som kjølevæske. I disse lukkede-sløyfesystemene uten klorideksponering, gir 304 tilstrekkelig korrosjonsmotstand. Materialkostnaden er vanligvis 15–20 % lavere enn 316L, og for stor-implementering er dette en betydelig besparelse.
Når 316L rustfritt stål er obligatorisk
316L er det nødvendige valget under følgende forhold:
- Glykol-baserte kjølevæsker(propylen- eller etylenglykolblandinger) som brytes ned over tid og blir mildt sure
- Miljøer med klorideksponering- selv spor av salt i luften kan forårsake gropkorrosjon på 304
- Høye-temperatursløyferover 70 grader, hvor korrosjonshastigheten akselererer
- Marine eller fuktige miljøermed kondenserende fuktighet
Molybdeninnholdet i 316L gir aktiv beskyttelse mot klorid-indusert gropdannelse. Lavkarbonbetegnelsen (L) forhindrer utfelling av kromkarbid ved sveisevarme-påvirkede soner, noe som ellers ville redusere korrosjonsmotstanden. Disse egenskapene er ikke-omsettelige for langsiktig-pålitelighet i krevende miljøer.
| Kjølevæske Type | Anbefalt karakter | Begrunnelse |
| Rent vann / DI vann | 304 | Tilstrekkelig korrosjonsbestandighet, ingen klorider |
| Glykol-vannblanding (mindre enn eller lik 30 % glykol) | 316L | Glykolnedbrytningsprodukter blir sure |
| Glycol-water mix (>30 % glykol) | 316L | Høyere driftstemperaturer akselererer korrosjon |
| Sjøvann eller brakkvann | 316L (med høyere Mo) | Kloridangrep krever Mo-beskyttelse |
| High-temperature loops (>70 grader) | 316L | Lite karbon forhindrer sveisesensibilisering |
Hva du skal spesifisere i din tilbudsforespørsel
Når du sender ut en tilbudsforespørsel for kjølesystemets slanger, anbefaler jeg å inkludere følgende minimumskrav for å eliminere leverandører som ikke-kompatibel:
- Karakter:316L per ASTM A312 eller JIS G3459, med molybdeninnhold verifisert via materialtestrapport
- Innvendig ruhet:Ra Mindre enn eller lik 0,4 μm, verifisert ved profilometertest på faktiske produksjonsprøver
- Sveising:Orbital sveiseprosess, ISO 3834-sertifiserte sveisere, med kvalifikasjonsregistreringer for sveiseprosedyrer
- Sertifiseringer:ISO 9001:2015, ISO 14001, ISO 45001, CE-merking, RoHS-samsvar
- Sporbarhet:Full batchsporbarhet med MTR for hver batch som sendes
- Produksjonsevne:Leverandøren må demonstrere interne-egenskaper for forming, sveising og overflatebehandling-outsourcede trinn skaper koordineringshull som fører til inkonsekvent kvalitet
- Kapasitet:Minimum produksjonskapasitet i samsvar med dine kjøpsvolumer og tidsplan
Ledetid: Hva du skal planlegge for
Ledetiden for 316 Liquid Cooling Pipe varierer med ordrekompleksiteten. En enkel bestilling av standarddimensjoner (for eksempel 20×20 mm firkantrør, 1,5 mm veggtykkelse) i området 1000–3000 deler sendes vanligvis i løpet av 15–20 dager. Tilpassede dimensjoner eller bøyde sammenstillinger krever en lignende tidslinje, siden mesteparten av produksjonstiden er dedikert til produktinnstilling og inspeksjon.
En fremskyndet bestilling er mulig med 50 000 sq ft med fabrikkplass og fleksibel produksjonsplanlegging. China Super Techs 12 000 tonn årlig produksjonskapasitet betyr at tre store samtidige bestillinger ikke automatisk blokkerer en ny hasteforespørsel. I praksis betyr dette at ditt hastebehov sendes om ca. 7 dager hvis fabrikken ikke har full kapasitet.
Minimum ordremengde
MOQ avhenger av om du trenger rette rør eller tilpassede sammenstillinger. For standard rette rør er minimum vanligvis 300–500 stykker per størrelse, avhengig av dimensjonen. For konstruerte komponenter som manifolder eller bøyde rør, er MOQ 1000 stykker per design.
For prosjekter i utviklingsfasen- er en prøvebestilling på 5–10 stykker standard praksis. China Super Tech gir prøver til kostpris, som er materialprisen pluss maskineringstid, men du trenger ikke å bestille en full produksjonsbatch for å bekrefte passformen.
100 % lekkasjeinspeksjon: hva det faktisk betyr
Jeg anbefaler å spørre leverandøren om deres lekkasjetestspesifikasjoner. En robust protokoll som den som brukes av China Super Tech er enkel, men streng:
- Hvert rør er satt under trykk til 1,5× det nominelle trykket
- Inspektøren holder trykket i 30 sekunder
- Ethvert trykkfall større enn 1 % merkes for umiddelbar inspeksjon
- Røret inspiseres med en gassdeteksjonsspray for å lokalisere lekkasjen
- Det flaggede røret blir avvist, og partiet blir-inspisert på nytt
Denne testsekvensen sikrer at en mikro-lekkasje ikke bare fanges opp-den spores tilbake til kilden i produksjonen, og prosessen korrigeres.
Vanlige spørsmål om 316 væskekjølerør
Spørsmål: Hva er trykket til et 316 væskekjølerør?
Trykkklassifiseringen avhenger av veggtykkelse, ytre diameter og materialkvalitet. For et 316L rør med en ytre diameter på 20 mm og en veggtykkelse på 1,5 mm, er arbeidstrykket typisk vurdert til 25 bar (363 psi) ved romtemperatur, verifisert i henhold til ASTM A312 spesifikasjoner. Ved forhøyede temperaturer over 70 grader reduseres vurderingen med omtrent 15 % på grunn av redusert flytegrense.
Spørsmål: Hva er den typiske ledetiden for et tilpasset 316 væskekjølerør?
Egendefinerte ledetider for skreddersydde dimensjoner eller bøyde sammenstillinger er 18-22 dager, og inneholder tiden for verktøyoppsett, prototypeverifisering og produksjon. Standard dimensjoner med eksisterende verktøy sendes raskere. Produksjonsplaner hos China Super Tech kan reagere minst en uke raskere enn leverandører som ikke kontrollerer alle produksjonstrinn internt.
Spørsmål: Kan du gi prøver før en full bestilling?
Ja, prøvebestillinger på 5-10 stykker per design er standard praksis for prosjekter på utviklingsstadiet. Prøver leveres til kostpris, dekker materiale og maskinering. Typisk leveringstid for prøver er 7-10 dager via ekspressbud, og du mottar prøvene med en materialtestrapport for verifisering.
Spørsmål: Hva er minimumsbestillingsmengden for et 316 Liquid Cooling Pipe?

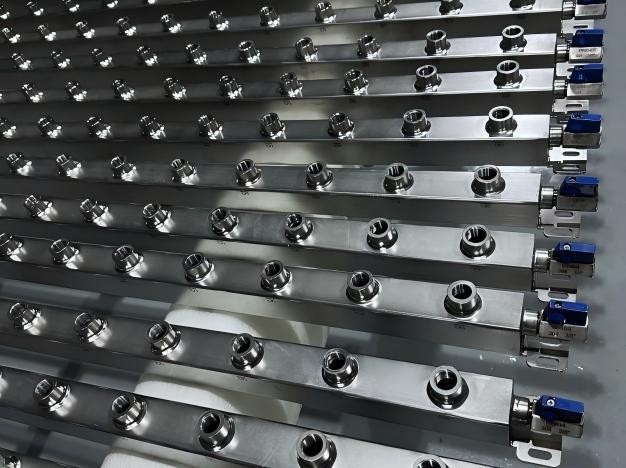

MOQ for standard rette rør er 300-500 stykker per størrelse. For konstruerte komponenter som manifolder eller bøyde rør, er MOQ 1000 stykker per design, eksklusiv prøvetaking for prototyper. Tilpasning er tilgjengelig under disse volumene er mulig for den innledende prototypefasen.
Spørsmål: Hva er feilfrekvensen i sveiseprosessen hvis jeg velger manuell sveising?
Manuell sveising introduserer variasjon som er vanskelig å kontrollere-en fabrikkrevisjonsrapport indikerer omtrent 1,5 % sveisefeilfrekvens for manuell TIG-sveising i løse partier. Automatisk orbitalsveising bringer denne hastigheten ned til under 0,1 %, med inspeksjon hvert trinn. Konsekvent sveisekvalitet er en nøkkelgrunn til å kreve en sertifisert sveiseprosess.
Spørsmål: Oppfyller 316 Liquid Cooling Pipe RoHS- og CE-krav?
Ja. Produktene er produsert med full overensstemmelse med RoHS-direktivet 2011/65/EU og er CE-merket. Dette dekker miljøsikkerhet og regulatoriske krav for internasjonal markedsadgang, spesielt for europeiske markeder der disse standardene håndheves.
Spørsmål: Hvordan påvirker den indre overflateruheten kjøleytelsen?
Innvendig ruhet påvirker kjølevæskestrømmen og partikkelakkumuleringen direkte. Ved Ra Mindre enn eller lik 0,4 μm forblir strømmen laminær, noe som reduserer trykkfallet og forhindrer partikkelvedheft. En grovere overflate ved Ra 1,6 μm eller høyere skaper turbulens og fanger opp partikler som til slutt tetter mikro-kanaler. I en sammenlignende test opprettholdt et system med elektrolytisk polerte rør stabilt trykk i 18 måneder, mens et system med standard frese-finish rør økte med 22 % trykkfall i samme periode.
Spørsmål: Hva er garantien og -ettersalgsstøtten?
Standardgarantien er [5] år fra forsendelsesdatoen, og dekker material- og produksjonsfeil. Teknisk responstid er innen [24] timer via e-post eller WhatsApp. For presserende problemer er-tjeneste tilgjengelig på stedet. Støttekanaler inkluderer WhatsApp, e-post, nettprat og telefon, med en dedikert ingeniør tildelt kontoen din.
Be om et tilbud
For å få et tilbud for dine spesifikke behov, vennligst send inn følgende informasjon:
Hva skjer etter at du har sendt inn:
En applikasjonsingeniør vurderer kravene dine innen 24 timer
Ingeniøren verifiserer teknisk gjennomførbarhet og gir et formelt tilbud med ledetid
Etter godkjenning kan en prøvebestilling ordnes innen 7-10 dager for din verifisering
Produksjonen starter etter din godkjenning av prøven, med full batchsporbarhet og MTR inkludert
En ingeniør fra produsenten svarer innen 24 timer. Nåværende produksjonsplasser blir tildelt, så en tidlig tilbudsforespørsel hjelper deg med å bekrefte tilgjengeligheten av tidsplanen for det kommende kvartalet.
